TP1台とPLC2台の接続

先日知人から相談を受けたので記事にしてみます。

三菱電機PLC2台(Q03UDVとQ06UDV)にそれぞれEthernet Unitを装着して三菱電機GOT2000シリーズを接続したい。各々の情報をタッチパネルに表示したいけど出来るの?という問合せでした。

PLC側の設定

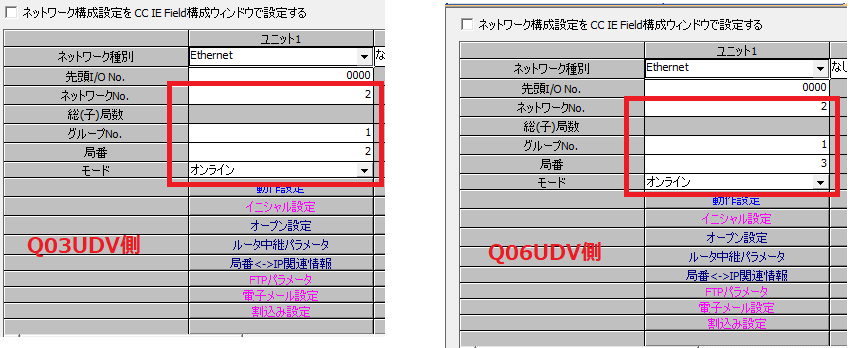

PLC側のEthernet Unitの設定をします。

• ネットワークNo. → 両者ともに2としました
• グループNo.　 → 両者ともに1としました
• 局番 → Q03UDVを2/Q06UDVを3としました
• IPアドレス → Q03UDVを192.168.1.11/Q06UDVを192.168.1.12としました(画像無くてスイマセン)

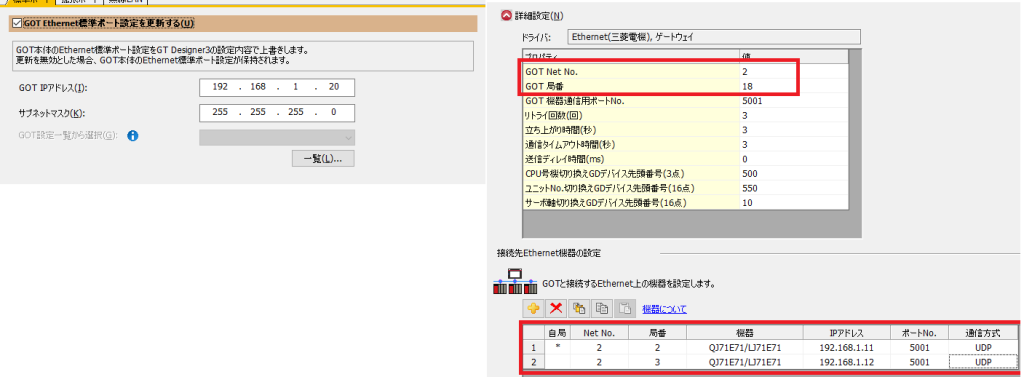

TP側の設定

• ネットワーク番号　→ PLCに合わせて2としました
• GOT局番　　　　　→ PLCを被らないように18にしました(最大は63だと思います)
• IPアドレス　　　　→ PLCと同じセグメントで192.168.1.20としました。
• Ethernet機器設定 → 先程のPLCを登録します。

基本的にはこの接続で機器は繋がりますが、扱うデバイスに注意が必要になります。

デバイスの設定

デバイスにはネットワーク番号と局番を指定してあげなければなりません。

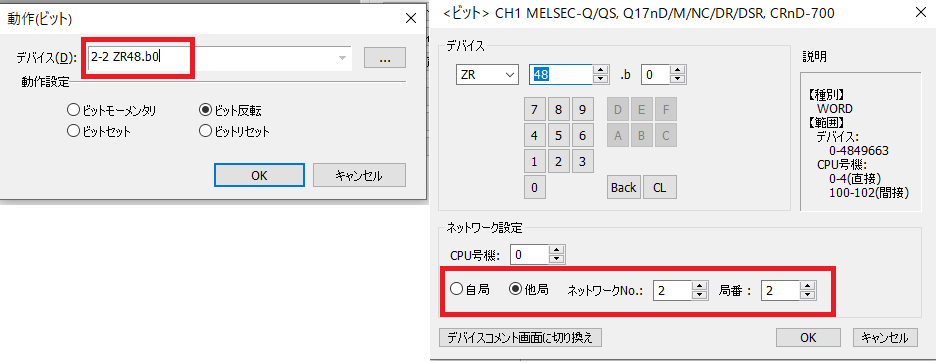

上記の図ではZR48.b0というワードデバイスのビットを扱っていますが、その前に2-2という枝番がついています。これがネットワーク番号と局番を表すものでQ03UDVを指していることがわかります。同じようにQ06UDVのデバイスを扱う場合は2-3となるわけです。

この設定でHUBを介してEthernetケーブルを接続してやれば動作します。
